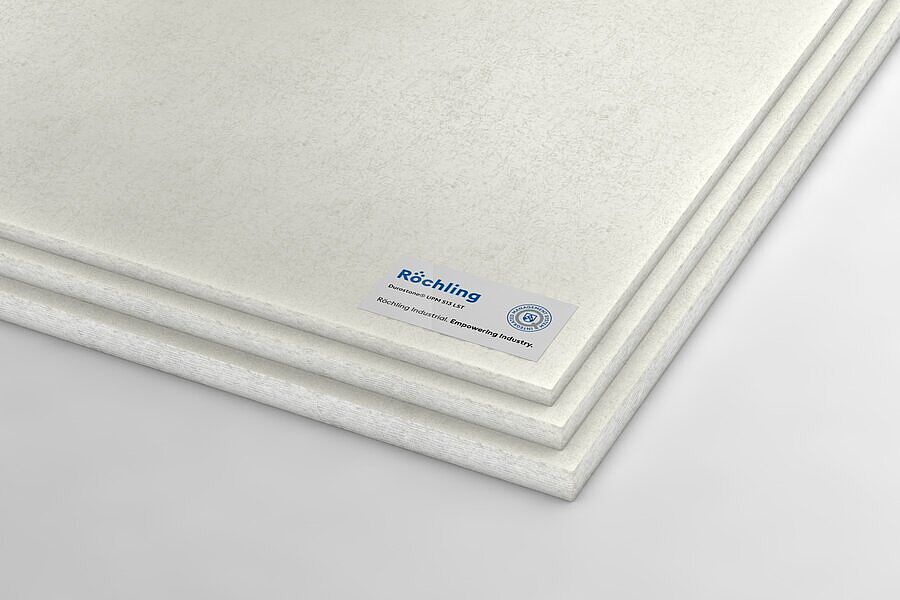

Durostone® UPM S13 LST

GFK-UP

Durostone® UPM S13 LST ist ein faserverstärkter Kunststoff mit einem außergewöhnlich gutem Brandverhalten. Die Entflammbarkeit des Kunststoffs erreicht hier einen besonderen Wert von FVO/>1mm. Auch überzeugt dieser Kunststoff durch geringe Toxizität und hat eine geringe Rauchgasdichte, wodurch dieser zu unseren Durostone-Specials zählt. Durostone® UPM S13 LST erfüllt zudem den Anforderungssatz R11, Gefährdungsklasse HL3, für Lichtbogen resistente Isolierstoffe der EN 45545-2:2013.

Platte
QR-Code

Besondere Eigenschaften

  • SMC Hochdrucklaminat
  • Spezielle Polyester-Harzmatrix (UP) verstärkt mit einer E-Glas Rovingmatte
  • Hohe mechanische Festigkeit
  • Hohe dielektrische Stärke
  • Flammhemmend ausgerüstet

Industrien

Anwendungsbeispiele

+

Isolierhaube für Stromabnehmer aus Durostone®

Durostone® UPM S13 LST besteht aus einem ungesättigten Polyesterharz mit einer Verstärkung aus Glasmatte. Der Werkstoff erfüllt den Anforderungssatz R11, Gefährdungsklasse HL3, für Lichtbogen resistente Isolierstoffe der EN 45545-2:2013. Er bietet eine hohe Festigkeit bei Raumtemperatur und höheren Temperaturen. Die Dichte von 2,10 g/cm³ ermöglicht die Fertigung leichter Bauteile mit einer hohen mechanischen Festigkeit – beispielsweise Halterungen am Drehgestell für Stromabnehmer (shoebeams), Abdeckhauben und Funkenlöschkammern.

Lieferprogramm

ArtikelnummerNameProduktformProduktformFarbeAbmessungenLängeBreiteDickeHöhe
Lagerartikel (ohne Mindestbestellmenge)		101511Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 6 (+/-0,6) mm 2.440 mm 1.220 mm 6 mm
Lagerartikel (ohne Mindestbestellmenge)		101512Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 10 (+/-0,8) mm 2.440 mm 1.220 mm 10 mm
kein Lagerartikel (mit Mindestbestellmenge)		101513Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 12 (+/-0,9) mm 2.440 mm 1.220 mm 12 mm
Lagerartikel (ohne Mindestbestellmenge)		101514Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 14 (+/-1) mm 2.440 mm 1.220 mm 14 mm
Lagerartikel (ohne Mindestbestellmenge)		101516Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 17 (+/-1,2) mm 2.440 mm 1.220 mm 17 mm
Lagerartikel (ohne Mindestbestellmenge)		101518Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 22 (+/-1,35) mm 2.440 mm 1.220 mm 22 mm
Lagerartikel (ohne Mindestbestellmenge)		210126Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 5 (+/-0,55) mm 2.440 mm 1.220 mm 5 mm
kein Lagerartikel (mit Mindestbestellmenge)		210127Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 7 (+/-0,65) mm 2.440 mm 1.220 mm 7 mm
kein Lagerartikel (mit Mindestbestellmenge)		210128Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 8 (+/-0,7) mm 2.440 mm 1.220 mm 8 mm
kein Lagerartikel (mit Mindestbestellmenge)		210131Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 25 (+/-1,4) mm 2.440 mm 1.220 mm 25 mm
kein Lagerartikel (mit Mindestbestellmenge)		244606Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 25 (+/-1,4 mm) 2.440 mm 1.220 mm 25 mm
Lagerartikel (ohne Mindestbestellmenge)		244609Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 6 (+/-0,6) mm 2.440 mm 1.220 mm 6 mm
Lagerartikel (ohne Mindestbestellmenge)		246905Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 16 (+/-1) mm 2.440 mm 1.220 mm 16 mm
kein Lagerartikel (mit Mindestbestellmenge)		296368Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 35 (+/-1,45) mm 2.440 mm 1.220 mm 35 mm
kein Lagerartikel (mit Mindestbestellmenge)		312164Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 15 (+/-1,05) mm 2.440 mm 1.220 mm 15 mm
kein Lagerartikel (mit Mindestbestellmenge)		322902Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 30 (+/-1,45) mm 2.440 mm 1.220 mm 30 mm
kein Lagerartikel (mit Mindestbestellmenge)		322905Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 20 (+/-1,3) mm 2.440 mm 1.220 mm 20 mm
Lagerartikel (ohne Mindestbestellmenge)		377920Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 17,5 (+/-1,2) mm 2.440 mm 1.220 mm 17,5 mm
kein Lagerartikel (mit Mindestbestellmenge)		409562Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 74 (+/-2,0) mm 2.440 mm 1.220 mm 74 mm
kein Lagerartikel (mit Mindestbestellmenge)		425751Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 38 (+/-1,55) mm 2.440 mm 1.220 mm 38 mm
kein Lagerartikel (mit Mindestbestellmenge)		459546Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 8 (+/-0,7) mm 2.440 mm 1.220 mm 8 mm
kein Lagerartikel (mit Mindestbestellmenge)		459547Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 12(+/-0,9) mm 2.440 mm 1.220 mm 12 mm
Lagerartikel (ohne Mindestbestellmenge)		459549Durostone® UPM S13/LST pressed Platte Platte 2.440 x 1.220 x 16 (+/-1) mm 2.440 mm 1.220 mm 16 mm

Technische Daten Durostone® UPM S13 LST

TestmethodeEinheitRichtwert
DichteISO 1183g / cm32,1
Biegefestigkeit ┴ISO 178MPa160
E-Modul aus dem Biegeversuch ┴ISO 178MPa14000
Druckfestigkeit ┴ISO 604MPa280
Druckfestigkeit IIISO 604MPa180
Zugfestigkeit IIISO 527MPa80
Schlagzähigkeit II (Charpy)ISO 179kJ / m2100
Scherfestigkeit ┴BS 2782/340BMPa85
Scherfestigkeit IIBS 2782/340BMPa80
Spaltkraft IIDIN 53463N2000
TestmethodeEinheitRichtwert
BrennverhaltenUL 94/V0 / 1mm
Rauchdichte & Toxizität, KlasseNF F 16-101/F0
Flammenausbreitung an der Oberfläche; KlasseNF P 92-501/M1
Oberflächenbrandeigenschaften von Baumaterialien, FSIASTM E84-05/20
Oberflächenbrandeigenschaften von Baumaterialien, SDIASTM E84-05/40
Seitliche Flammenausbreitung, CFEISO 5658-2kW/m234
Rauchentwicklung optische Dichte, Ds(4)EN ISO 5659-2/79
Rauchentwiklung optische Dichte, V0F4EN ISO 5659-2/99
Rauchentwicklung optische Dichte, Ds! max.EN ISO 5659-2/158
Rauchentwicklung optische Dichte, CITGEN ISO 5659-2/0,04
Wärmefreisetzungs- Rauchentwicklungs- und Massenverlustrate, MAHREISO 5660-1kW/m231,12
GlühdrahtprüfungEN 60695-2-11°C960
Linearer Ausdehnungskoeffizient IITMA (Mettler)10-6 x K-1≈ 20
Brandausbreitung Index, IBS 476: Part 6/7,3
Brandausbreitung subindex, i1BS 476: Part 6/0,1
Brandausbreitung subindex, i2BS 476: Part 6/4,2
Brandausbreitung subindex, i3BS 476: Part 6/3,0
OberflächenfammenausbreitungBS 476: Part 7/Class 1
TestmethodeEinheitRichtwert
Wasseraufnahme (Methode 1)ISO 62%0,1
TestmethodeEinheitRichtwert
Durchschlagfestigkeit 90°C unter Öl ┴IEC 60243kV / mm13
Durchschlagfestigkeit 90°C unter Öl IIIEC 60243kV/25mm75
Spezifischer OberflächenwiderstandIEC 60093Ω1014
Spezifischer DurchgangswiderstandIEC 60093Ω x cm1013
Vergleichszahl der Kriechbewegung (Prüflösung B)IEC 60112CTI600 M
